Cara Membuat Desain 3D di Corel Draw X6

Kali ini, saya akan mengajarkan Anda  Bagaimana Cara Membuat Ikon 3D dengan CorelDraw dengan cara yang sangat mudah  Anda pahami. Kebanyakan orang mungkin berpikir bahwa membuat objek 3 dimensi itu sangatlah susah. Tetapi pada kenyataannya ...Very Easy Guys...
Saya akan mengajarkan  Anda Langkah demi Langkah Bagaimana Cara Membuat Ikon 3D dengan CorelDraw. Kali ini Saya menggunakan CorelDraw versi  terbaru yaitu CorelDraw X6. Tetapi jika Anda tidak mempunyai CorelDraw X6, jangan berkecil hati karena cara yang akan saya ajarkan pada Anda bisa dikerjakan di versi CorelDraw terdahulu, atau dibawah versi X6. Dan yang paling penting adalah CorelDraw yang Anda gunakan Genuine alias Original.

Langkah 1:

 Pertama-tama, buatlah dokumen baru dengan meng-klik (File > New Document) atau bisa juga dengan cara Anda menekan (Ctrl + N).

Berilah Nama: (bebas), Width: 2,500 px, Height: 2,500 px, Units: pixels, Color mode: CMYK, Resolutions: 300 dpi. Lalu klik OK.

Pastikan bahwa Highlight outline for selected object pada CorelDraw Anda telah di checklist. Apabila belum, klik (Tools > Options) atau tekan Ctrl + J, lalu (Workspace > display).

Langkah 2:

Buatlah sebuah lingkaran menggunakan Ellipse tool atau tekan F7. Caranya, tekan Ctrl + klik tahan lalu geser hingga membentuk sebuah lingkaran. Tekan huruf P pada keyboard agar posisi objek berada di tengah-tengah halaman. Dan jangan lupa outline dalam posisi No Outline.

Langkah 3:

Lalu buatlah sebuah persegi panjang seperti gambar di bawah, lalu klik obyek bersamaan dengan menekan shift lalu klik "Back Minus Front" agar gambar menjadi terpotong

Langkah 4:

Lalu klik Shape tool atau mengklik F10, pilih bagian obyek seperti gambar di bawah lalu buat menjadi cekung agar seperti huruf e

Langkah 5:

Klik Fountain Fill atau tekan F11.
Ganti type menjadi linear, lalu color blend ganti menjadi custom dan atur warna menjadi seperti gambar berikut ini, klik OK dan tekan Huruf G untuk mengaktifkan Interactive Fill Tool. Caranya dengan drag kursor, sampai anda mendapatkan warna yang anda diinginkan.

Langkah 6:

Buat lingkaran lagi tetapi lebih kecil dari yang tadi.

Taruh lingkaran tersebut ditengah, tetapi agak ke atas. Lalu klik Pie, setelah itu klik Shape Tool untuk membuat lingkaran menjadi 1/2 bagian, lalu berikan warna putih

Langkah 7:

Klik pojok Blend Tool dan ganti menjadi Transparency

Lalu klik dan tarik garis pada linkaran putih tadi agar memberi efek gradasi pada gambar tersebut

Langkah 8:

Klik gambar 1/2 lingkaran tadi (agak sulit karena transparan) lalu klik Ctrl+C untuk copy dan klik Ctrl+V untuk paste lalu klik bagian atas gambar untuk membalikkannya, lalu pindahkan. Jika anda ingin mengatur warnanya klik icon Tranparency

Langkah 9:

Buat kembali  lingkaran yang lebih besar diluar huruf e, lalu buat lagi yang lebih kecil/ lebih besar

Lalu klik obyek yang paling luar bersamaan dengan Shift ( Klik+Shift ), lalu klik Front Minus Back

untuk menggabungkan, jika sudah beri warna hitam. Note: caranya mengetes yaitu dengan memindahkan lingkaran tersebut.

Langkah 10:

Buat Persegi panjang.

Lalu Shift+klik pada obyek lingkaran paling luar, lalu klik Trim. Setelah itu klik persegi panjangnya lalu klik delete pada keyboard

Langkah 11:

Buat lingkaran, lebih tepatnya oval dan taruh ditengah garis yang terpotong tadi lalu buat duplikatnya tetapi lebih besar.

Lalu taruh lingkaran yang lebih besar sejajar dengan garis yang terpotong tadi

Lalu blok bagian yang sama pada gambar diatas lalu klik Trim, setelah itu klik lingkaran yang lebih besar dan klik delete, lalu sajajarkan dengan garis bagian dalam dan beri warna hitam.

Langkah 12:

Buat duplikatnya (Copas) lalu bawa ke bagian sebelah yang belum diisi

Putar bagian yang di copy tadi agar tidak aneh kelihatannya, gunakan Miror Horizontally

Langkah 13:

Berikan warna pada gambar tadi ( 1 bagian saja)

Kiri                             Kanan

Lalu Copas gambar, kecilkan gambaran yang di copy tadi. Lalu beri warna putih ( seperti langkah 6)

Klik Transparency lalu klik dan tarik pada gambar agar kelihatan efek gradasinya..

Langkah 14:

Blok gambarnya terus copas dan jangan lupa dibalik ,lalu letakkan di sebelahnya sehingga terlihat bagus ( gambar yang berwarna hitam dihapus saja)

Langkah 15:

Buat kembali gambar seperti langkah 11 tetapi lebih kecil dan beri warna hitam.

Buat duplikatnya lagi tetapi lebih besar

Blok kedua gambar dan copas lalu letakkan di sebelahnya ,jangan lupa dibalik

Langkah 16:

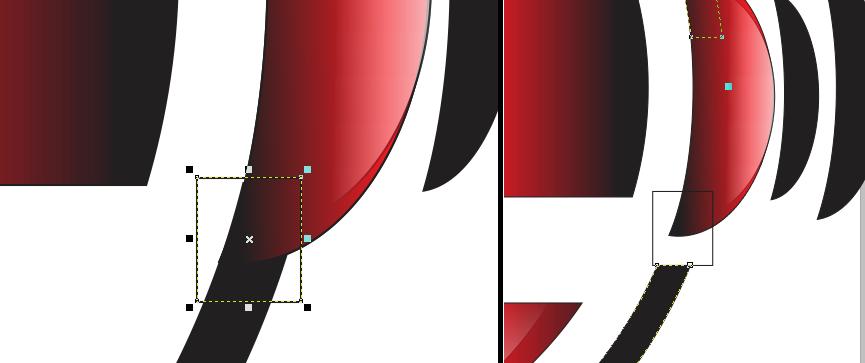

Buat persegi di pojok kiri gambar lalu shift+klik lingkarannya dan klik Trim

Setelah itu hapus gambar perseginya

Buat lagi persegi yang lebih kecil tetapi taruh dibawah gambar headsetnya, lalu klik Trim. Jika sudah hapus gambar perseginya

Langkah 17:

Buatlah aksesoris sederhana apasaja yang kalian inginkan

khusus untuk yang ingin seperti sama seperti saya, saya beritahu langkahnya

1. Buat 1 Persegi panjang
2. Copas 1 kali lalu pindahkan atur besarnya lalu copas lagi
3. taruh di bagian yang belum ada gambarnya
4. copas 1 lagi bentuk persegi panjang lalu pipihkan
5. gunakan shape tool untuk membual agak bulat

Lalu berikan warna hitam, terus blok gambar tersebut dan pindahkan di dekat garis hitam tadi. Anda boleh memutar atau merapikan lagi posisi gambarnya

Langkah 18:

Perkecil tampilan gambar, lalu blok semua gambar yang ada lalu klik icon kotak hitam yang ada di pojok gambar lalu tahan Shift dan kecilkan gambarnya

Langkah 19:

Akhirnya kita sampai pada langkah terakhir. Kita sekarang akan memberikan efek shadow pada ikon tersebut.

Pertama-tama buatlah lingkaran sembarang, lalu gunakan Drop Shadow Tool. Caranya drag dari atas ke bawah. Pisahkan lingkaran dan shadow dengan cara menekan Ctrl + K. Gabungkan kedua objek tersebut, dan Selesailah 3D ikon yang telah kita buat.

Langkah 20:

Untuk save gambar anda hanya perlu klik Export file lalu pilih dimana anda akan menyimpan gambar tersebut

Bagi yang belum mengerti bisa lihat videonya

Kesimpulan:
Langkah-langkah yang saya ajarkan pada anda, hanyalah dasar sebagai acuan saja. Proses pengembangannya hanyalah Anda yang dapat menentukannya. Terima Kasih.

By: Pranadipa

Sumber : http://pathcy-de-cheaters.blogspot.com/2012/08/cara-membuat-logo-3d-menggunakan-corel.html#ixzz28vALHRkp
